D671X 撥動蝶閥
編號
D671X
產品描述
性能特點
●閥門密封副采用特殊配方材料，具有耐溫、耐腐蝕、耐磨損等性能。
●小型輕便，結構簡單，容易拆裝，適用于多種介質，溫度不超過150℃。
●密封性能優良。
●操作扭矩小，開啟迅速。
●開關位置顯示明晰。
●安裝位置、安裝角度不受限制。
使用及安裝要點
1. 氣動頭工作壓力0.4-0.8Mpa，工作介質為潔凈的干燥空氣。
2.
3“ 和4”蝶閥選用Ф80x90°動頭，輸出軸方口為12x12mm。
5“ 和6” 蝶閥選用Ф125x90°動頭，輸出軸方口為16x16mm。
8“ 和10” 蝶閥選用Ф160x90°動頭，輸出軸方口為22x22mm。
3. 氣動頭設置A進氣口和B進氣口， A進氣口（G1/4"）進氣時蝶閥打開； B進氣口（G1/4"）；進氣蝶閥關閉。進氣軟管為Ф10x1mm。
4. 蝶閥位置顯示器指示位置必須與蝶閥實際位置(開或關)一致。
5. 安裝蝶閥預留空間與蝶閥厚度一致，蝶閥厚度數據見附圖。
6. 閥門與法蘭的結合面之間不得另加軟性墊片，清除管道口雜物以免阻礙閥間開關。
7. 閥門兩邊管道法蘭面必須平行，且保持同軸，不允許有較大編斜，以保證閥門的夾緊及正常工作。
8. 蝶閥安裝位置應對中，應注意法蘭連接螺栓的擰緊順序，用力應均勻。

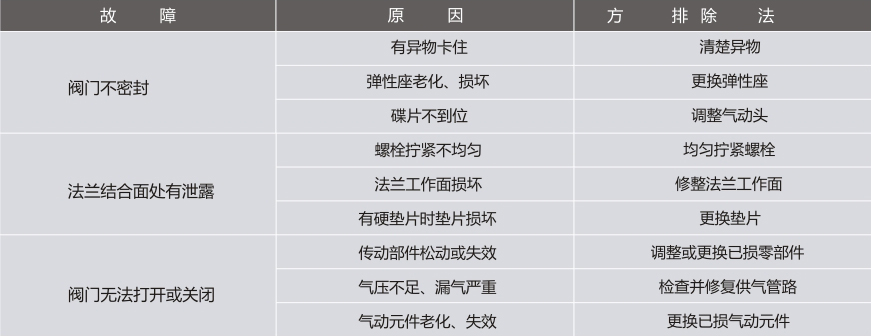

常見故障及排除方法

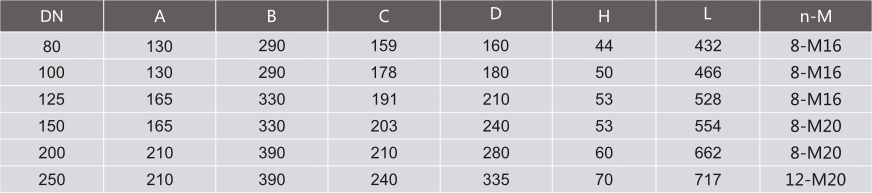

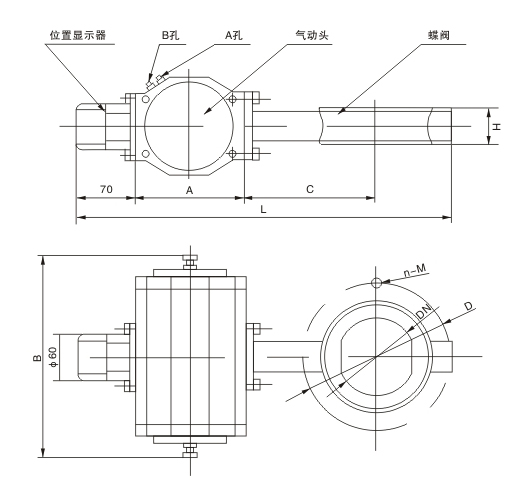

附圖（外型及安裝尺寸）
